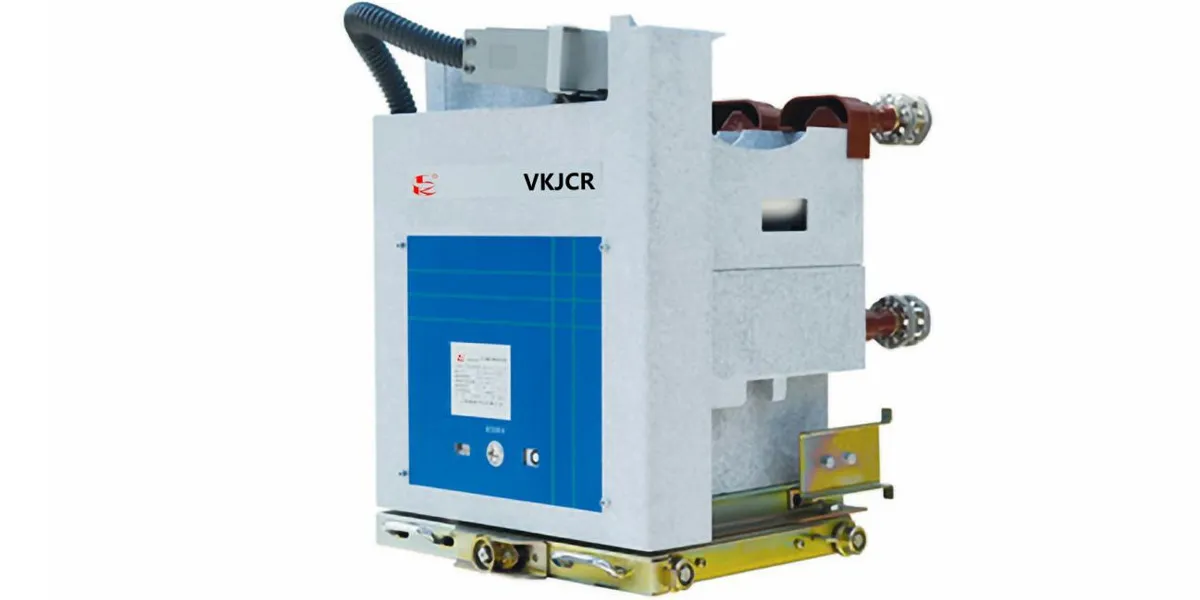

Умный защитник энергосистемы: презентация серии вакуумных контакторов и предохранителей VKJCR
2026-03-01
В современном промышленном производстве, городском электроснабжении и крупномасштабных энергосистемах оборудование распределения электроэнергии среднего и высокого напряжения является основой обеспечения безопасной и стабильной работы энергосистемы. Среди них вакуумный контактор и предохранитель, благодаря своим эффективным и надежным защитным характеристикам, стали незаменимым ключевым элементом в сети распределения электроэнергии. Сегодня мы подробно рассмотрим продукцию серии VKJCR, выпущенную компанией ООО Шанхай Кайцзи Электроэнергетическое Оборудование, чтобы увидеть, как она обеспечивает безопасность энергосистемы благодаря технологическим инновациям.
I. Что такое комбинированное распределительное устройство с вакуумным контактором и предохранителем?
Проще говоря, комбинированное распределительное устройство с вакуумным контактором и предохранителем — это средневольтное распределительное устройство, органично сочетающее в себе вакуумный контактор и высоковольтный токоограничивающий предохранитель. Оно в основном используется в трехфазных системах переменного тока с номинальным напряжением 7,2–12 кВ и номинальной частотой 50 Гц, специально разработанное для защиты нагрузок, которые часто запускаются и работают, таких как высоковольтные двигатели и трансформаторы.
Его основную функцию можно понимать как «двойную защиту»:
● Вакуумный контактор: отвечает за нормальное переключение и частое срабатывание цепи, подобно «выключателю» в энергосистеме.
● Высоковольтный токоограничивающий предохранитель: в случае короткого замыкания он плавится за очень короткое время, отключая большой ток, действуя как «предохранитель», предотвращая усугубление неисправности.
II. «Черные технологии» серии VKJCR: всесторонний анализ ее технических особенностей
Благодаря многочисленным инновационным технологиям продукция серии VKJCR занимает лидирующие позиции среди аналогичных товаров в Китае:
Передовые методы проектирования: В данной серии продукции на этапе проектирования использовалось передовое программное обеспечение для 3D-моделирования, компьютерного моделирования и проектирования конструкции изделия, что обеспечивает высокое качество проектирования и позволяет избежать потенциальных структурных дефектов на начальном этапе.
1. Отличные технические характеристики
● Номинальное напряжение в диапазоне от 3,6 до 7,2 и до 12 кВ, что соответствует потребностям различных сценариев.
● Номинальный ток отключения при коротком замыкании достигает 50 кА, эффективно справляясь с серьезными короткими замыканиями.
● Механический ресурс достигает 300 000 циклов, что значительно превышает средний показатель по отрасли, существенно снижая частоту и затраты на техническое обслуживание оборудования.
● Прошел эквивалентное 60-летнее испытание на термическое старение и сейсмическое испытание 9-го уровня, полностью соответствуя требованиям распределительных устройств класса 1E, и может применяться даже в атомной энергетике, где требования к надежности чрезвычайно высоки.
2. Модульная и интеллектуальная конструкция
● Модульная конструкция: Механизм управления выполнен в виде выдвижного модульного блока, а основная цепь полностью герметизирована эпоксидной смолой. Конструкция понятна, установка и обслуживание очень просты.
● Интегрированный модульный механизм управления: Механизм управления и вакуумный выключатель интегрированы в единую конструкцию с рациональным расположением. Он отличается низким током замыкания, высокой рабочей частотой, длительным сроком службы и стабильной работой. Техническое обслуживание требуется только путем извлечения всего механизма.
● Надежная система предохранителей: Может использоваться с высоковольтными токоограничивающими предохранителями, соответствующими стандартам DIN, IEC и GB как внутри страны, так и за рубежом. Надежное срабатывание достигается после перегорания предохранителя, что обеспечивает максимальную защиту нагрузки.
Экологически чистый процесс APG с использованием эпоксидной смолы обеспечивает затвердевание дугогасительной камеры и предохранителя, полностью исключая такие проблемы, как механические столкновения, утечка воздуха и повреждения, вызванные внешней утечкой из дугогасительной камеры. Он также устраняет недостатки, связанные с концентрацией механических напряжений, и делает внешний вид изделия более эстетичным.
III. Конструкция и принцип работы: как это работает?
Основная конструкция серии VKJCR отличается оригинальностью: в ней используется конструкция в виде штырька для интеграции блока вакуумного выключателя и предохранителя трехфазной основной цепи. Это не только уменьшает межфазные габариты, но и значительно повышает уровень изоляции.
Принцип работы состоит из двух основных режимов:
● Механический блокирующий режим: При замыкании катушка замыкания получает питание, срабатывает приводной механизм, и механическое блокирующее устройство блокирует цепь, поддерживая замкнутое состояние. При размыкании катушка размыкания получает питание, блокирующее устройство размыкается, и цепь быстро размыкается под действием пружины размыкания.
● Электрический удерживающий режим: После замыкания катушка замыкания и удерживающая катушка работают вместе, удерживая устройство в замкнутом состоянии. При размыкании катушка обесточивается, и цепь размыкается под действием пружины размыкания и контактной пружины.
Кроме того, устройство также обладает надежной функцией блокировки: при перегорании предохранителя внутренняя пружина срабатывает и активирует блокировочное устройство, в результате чего контактор немедленно размыкается, эффективно предотвращая усугубление неисправности.
IV. Области применения и преимущества: Почему стоит выбрать именно это?
Распределительные устройства серии VKJCR отличаются превосходными характеристиками, широким спектром применения и значительными преимуществами:
● Компактная конструкция и высокая адаптивность: Особенно подходят для установки в распределительных устройствах среднего напряжения типа KYN28A (GZS1) шириной 650 мм или в распределительных устройствах среднего напряжения типа F-C шириной 325 мм, что значительно экономит место в распределительном помещении.
● Гибкая комбинация и длительный срок службы: Благодаря гибкой комбинации конструкций и длительному сроку службы, подходят для частого использования.
● Безопасность и надежность, удобное техническое обслуживание: Герметизация эпоксидной смолой исключает риск внешних протечек; модульная конструкция позволяет полностью снимать и извлекать модуль механизма управления во время технического обслуживания, исключая необходимость разборки всего устройства, что значительно упрощает сборку и обслуживание изделия.
В условиях достижения целей по сокращению выбросов углерода и строительства новых энергетических систем к надежности, интеллектуальности и экологичности энергетического оборудования предъявляются более высокие требования. Комбинированное устройство вакуумного контактора-предохранителя серии ВКЖКР является продуктом, соответствующим этой тенденции. Оно не только унаследовало преимущества традиционных изделий, но и благодаря технологическим инновациям совершило всесторонний скачок в производительности, внеся важный вклад в интеллектуальное и эффективное развитие энергетического оборудования нашей страны.
