VKJ тележечный 10 кВ
Вакуумный выключатель тележечного типа с литой изоляцией для внутренней установки VKJ-12 кВ представляет собой новую разработку компании Шанхай Сэньюань, выполненную с использованием отечественной конструкции полюсов с литой изоляцией. Вакуумный выключатель тележечного типа с литой изоляцией для внутренней установки VKJ-12 кВ представляет собой коммутационное устройство для внутренней установки, предназначенное для работы в трехфазных сетях переменного тока частотой 50–60 Гц и номинальным напряжением 12 кВ.
Описание
маркер
Основные технические характеристики и параметры
Технические параметры вакуумного выключателя тележечного типа с литой изоляцией для внутренней установки VKJ-12
| № | Параметр | Ед. изм. | Значение | |
| 1 | Номинальное напряжение | кВ | 12 | |
| 2 | Номинальное выдерживаемое напряжение грозового импульса (пиковое значение) | кВ | 75 | |
| 3 | Номинальное кратковременное выдерживаемое напряжение промышленной частоты (1 мин) | кВ | 42 | |
| 4 | Номинальная частота | Гц | 50 | |
| 5 | Номинальный ток отключения при коротком замыкании | кА | 25 | 31,5 |
| 6 | Номинальный ток | А | 630
1250 |
630 1250 1600 2000 2500 3150 4000 |
| 7 | Номинальный кратковременный выдерживаемый ток | кА | 25 | 31,5 |
| 8 | Номинальный пиковый выдерживаемый ток | кА | 63 | 80 |
| 9 | Номинальный пиковый ток включения при коротком замыкании | кА | 63 | 80 |
| 10 | Выдерживаемое напряжение промышленной частоты вторичных цепей (1 мин) | В | 2000 | |
| 11 | Номинальная последовательность операций | О - 0,3 с - ВО - 180 с - ВО | ||
| 12 | Номинальная длительность тока короткого замыкания | с | 4 | |
| 13 | Номинальный ток отключения одиночной/сдвоенной конденсаторной батареи | А | 630/400 | |
| 14 | Номинальный ток включения конденсаторной батареи | кА | 12,5 (при частоте не более 1000 Гц) | |
| 15 | Время отключения (при номинальном напряжении) | мс | 20~50 | |
| 16 | Время включения (при номинальном напряжении) | мс | 35~75 | |
| 17 | Номинальное количество отключений тока короткого замыкания | раз | 50 | |
| 18 | Допустимая суммарная толщина износа подвижного и неподвижного контактов | мм | 3 | |
| 19 | Номинальное напряжение включения | В | AC110/220 DC110/220 | |
| 20 | Номинальное напряжение отключения | В | AC110/220 DC110/220 | |
| 21 | Номинальное напряжение двигателя взвода пружин | В | AC110/220 DC110/220 | |
| 22 | Номинальная мощность двигателя взвода пружин | Вт | 70 | |
| 23 | Время взвода пружин | с | ≤15 | |
| 24 | Ход контактов | мм | 9±1 | |
| 25 | Ход взвода пружин | мм | 3,5±1 | |
| 26 | Время дребезга контактов | мс | ≤2 | |
| 27 | Неодновременность включения/отключения фаз | мс | ≤2 | |
| 28 | Средняя скорость отключения | м/с | 0,9~1,3 | |
| 29 | Средняя скорость включения | м/с | 0,5~0,8 | |
| 30 | Амплитуда отскока контактов при отключении | мм | ≤3 | |
| 31 | Сопротивление главной токоведущей цепи | мкОм | ≤50 (630 А); ≤45 (1250 А); ≤40 (1600~2000 А); ≤25 (≥2500 А) | |
| 32 | Контактное давление при включении | Н | 2400±200 (25 кА) | |
| 33 | Механический ресурс | раз | 3100±200 (31,5 кА) | |

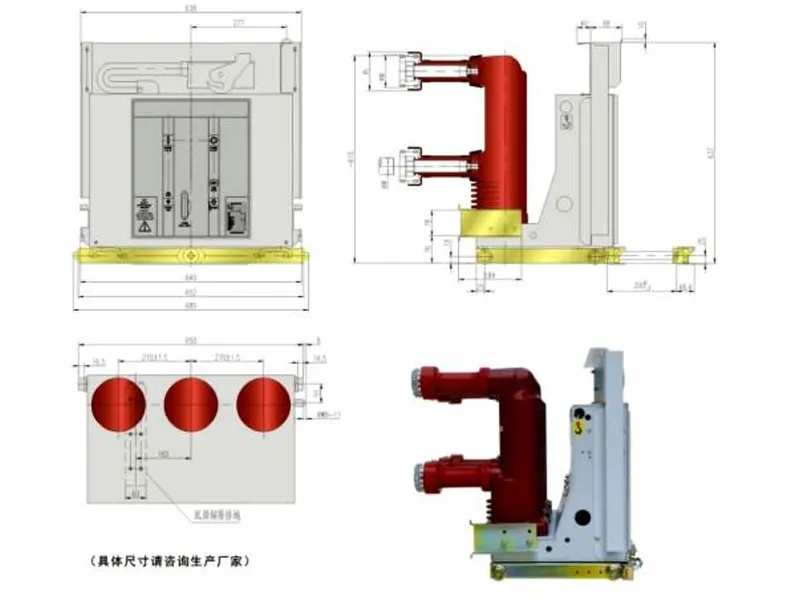

Габаритный чертеж VKJ-12 для малых токов
(Конкретные размеры уточняйте у производителя)
| Тип шкафа | Параметр | M | W | L |
| GZS1 （800） |
630 А...20 кА, 25 кА, 31,5 кА | 76 | 35 | 100 |
| 1250 А...25 кА, 31,5 кА | 90 | 49 | 100 | |
| 1600 А...31,5 кА | 96 | 55 | 112 |
Общие положения
Вакуумный выключатель тележечного типа с литой изоляцией для внутренней установки VKJ-12 кВ представляет собой новую разработку компании Шанхай Сэньюань, выполненную с использованием отечественной конструкции полюсов с литой изоляцией. Вакуумный выключатель тележечного типа с литой изоляцией для внутренней установки VKJ-12 кВ представляет собой коммутационное устройство для внутренней установки, предназначенное для работы в трехфазных сетях переменного тока частотой 50–60 Гц и номинальным напряжением 12 кВ. Выключатель используется в качестве устройства защиты и управления для оборудования электросетей, а также силового оборудования промышленных и горнодобывающих предприятий. Первичная часть выключателя выполнена по технологии APG, что защищает вакуумную дугогасительную камеру и другие элементы главной цепи от механических повреждений, воздействия пыли и конденсата. Выключатель предназначен для применения в условиях частых коммутаций при номинальном рабочем токе, многократных отключений токов короткого замыкания, а также для эксплуатации в тяжелых условиях окружающей среды.
Условия эксплуатации
■ Температура окружающего воздуха: верхнее значение: +40°C, нижнее значение: -15°C.
■ Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%.
■ Высота над уровнем моря: не более 2000 м.
■ Окружающий воздух не должен содержать значительного загрязнения пылью, дымом, коррозионно-активными и/или горючими газами, парами или соляным туманом.
■ Вибрация или сотрясения грунта от источников, расположенных за пределами коммутационной аппаратуры и аппаратуры управления, должны быть незначительными.
■ Амплитуда электромагнитных помех, наведенных во вторичных системах, не должна превышать 1,6 кВ.
При выходе условий эксплуатации за пределы указанного диапазона потребитель может согласовать с предприятием-изготовителем допустимые значения и технические мероприятия.
Инструкция по выбору модели
VKJ-12 — для распределения электроэнергии в обычных условиях эксплуатации
VKJ-12R — для коммутации емкостных нагрузок
VKJ-12D — специально для защиты генераторных портов
VKJ-12G — для эксплуатации в условиях высокогорья (от 2000 до 4000 м над уровнем моря)
VKJ-12GE — взаимозаменяемая модель с VD4P, HD4
Особенности
■ Полный объем типовых испытаний.
■ Высокий коммутационный и механический ресурс
■ Не требует технического обслуживания.
■ Высококачественная вакуумная дугогасительная камера, обеспечивающая высокую надежность.
■ Сокращение количества операций по сборке и регулировке, повышение механической надежности.
■ Увеличенная внешняя длина пути утечки главной цепи, повышенная устойчивость к загрязнениям.
■ Идеально подходит для коммутации индуктивных и емкостных нагрузок.
■ Высокая универсальность, взаимозаменяемость с аналогичной продукцией отечественного производства.
Вакуумный выключатель с литой изоляцией VKJ-12кВ прошел полный объем типовых испытаний. Значение частичного разряда Q (пКл) составляет менее 5 пКл (при напряжении 1,2Um/√3 = 8,3 кВ).
Испытания
Вакуумный выключатель тележечного типа с литой изоляцией для внутренней установки VKJ-12кВ прошел различные типовые испытания. В соответствии с новейшими национальными стандартами были проведены типовые испытания на механический ресурс в объеме 30 000 циклов по классу M2, а также типовые испытания на коммутационный ресурс с выполнением 274 отключений токов короткого замыкания по классу E2, что гарантирует безопасную эксплуатацию изделия в нормальных условиях применения.
Приемо-сдаточные испытания: проверка механических характеристик, испытание главной цепи напряжением промышленной частоты, испытание изоляции цепей управления, измерение сопротивления главной цепи, проверка работы блокировок, проверка механического и электрического функционирования.
Соответствие требованиям национальных и мировых стандартов
Вакуумный выключатель тележечного типа с литой изоляцией для внутренней установки VKJ-12кВ соответствует требованиям GB1984-2003 «Высоковольтные выключатели переменного тока», DL/T403-2000 «Технические условия на заказ высоковольтных вакуумных выключателей для внутренней установки 12~40,5кВ», а также требованиям международного стандарта IEC62271-100.
Конструкция
Вакуумный выключатель тележечного типа с литой изоляцией для внутренней установки VKJ-12кВ состоит главным образом из отсека механизма и трех полюсов с литой изоляцией. Отсек механизма содержит все механические и электрические узлы, необходимые для включения и отключения выключателя.
При разработке конструкции вакуумного выключателя тележечного типа с литой изоляцией для внутренней установки VKJ-12кВ были в полной мере учтены потребности различных категорий потребителей на отечественном рынке в части габаритных размеров, электрического управления и других параметров.
Приводной механизм
Вакуумный выключатель тележечного типа для внутренней установки с литой изоляцией VKJ-12 кВ является новым поколением пружинного приводного механизма, разработанного компанией ООО Шанхай Сэньюань Кайгуань. Он отличается простой конструкцией, рациональным проектированием, высокой надежностью, зрелой технологией, длительным сроком службы и отсутствием необходимости технического обслуживания.
Пружинный приводной механизм, применяемый в вакуумном выключателе тележечного типа для внутренней установки с литой изоляцией VKJ-12 кВ, использует пружину в качестве элемента накопления энергии. Детали механизма изготавливаются из специальных материалов с применением специальных технологических процессов, что обеспечивает исключительно высокую надежность механизма.
Механизм привода вакуумного выключателя тележечного типа для внутренней установки с литой изоляцией VKJ-12 кВ включает узлы накопления энергии, включения и отключения, интегрированные в отдельные компактные модули, что обеспечивает простоту конструкции, высокую надежность, а также удобство монтажа и технического обслуживания.
Области применения
Вакуумный выключатель тележечного типа с литой изоляцией для внутренней установки VKJ-12кВ может применяться в различных отраслях промышленности: электроэнергетике, металлургии, нефтегазовой, химической промышленности, городском строительстве и других.
Вакуумный выключатель тележечного типа с литой изоляцией для внутренней установки VKJ-12кВ предназначен для использования в распределительных системах напряжением 12 кВ для управления и защиты кабельных линий, воздушных линий электропередачи, трансформаторов, электродвигателей, генераторов, конденсаторных батарей.
Безопасная эксплуатация
Вакуумный выключатель тележечного типа с литой изоляцией для внутренней установки VKJ-12кВ оснащен совершенными механическими и электрическими блокировочными устройствами, обладает исключительно высокой надежностью срабатывания и длительным сроком службы. При работе в составе соответствующего шкафа выключатель обеспечивает безопасное выполнение функций распределения электроэнергии, а также гарантирует безопасность оператора и оборудования.
Условия эксплуатации
Вакуумный выключатель тележечного типа с литой изоляцией для внутренней установки VKJ-12кВ предназначен для эксплуатации как в обычных нормальных условиях, так и в особых условиях эксплуатации. При использовании выключателя в условиях, выходящих за пределы нормальных: высота над уровнем моря более 2000 м, сверхвысокие температуры более +20°С, климат со значительными перепадами температур или другие особые условия, необходимо обязательно согласовывать с изготовителем соответствующие технические решения для производства.
Вторичные цепи и схемы управления вакуумного выключателя тележечного типа с литой изоляцией для внутренней установки VKJ-12кВ комплектуются следующим образом
Устройство защиты от «прыгания» контактов
При одновременном поступлении команды на включение и команды на отключение (например, при дистанционном управлении) выключатель будет совершать повторяющиеся циклы включения-отключения, что неблагоприятно сказывается как на состоянии системы, так и на самом оборудовании. Для предотвращения такой ситуации выключатель оснащается устройством защиты от «прыгания» контактов. Данное устройство гарантирует, что если за командой на включение непосредственно следует команда на отключение, то первая команда на включение приведет только к однократному включению и не вызовет повторного включения. Повторное включение выключателя станет возможным лишь после снятия исходной команды на включение и подачи новой команды на включение.
В случае, если в комплектном распределительном устройстве (шкафу) уже установлено устройство комплексной защиты или устройство защиты от «прыгания» контактов, необходимо уточнить целесообразность установки дополнительного устройства защиты от «прыгания» контактов.
Блокировочное устройство
Назначение блокировочного устройства: предотвращение включения выключателя при отсутствии напряжения во вторичных цепях управления или при его значении ниже требуемого техническими условиями.
Устройство максимальной токовой защиты (расцепитель)
Назначение устройства максимальной токовой защиты: при возникновении перегрузки или короткого замыкания в первичной цепи срабатывает токовое реле, переключая свои вспомогательные контакты, что приводит к замыканию цепи расцепителя максимального тока. Срабатывание расцепителя максимального тока вызывает отключение выключателя.
В стандартной комплектации для устройства максимальной токовой защиты используются расцепители Y7 и Y8 для управления фазами А и С. Также возможна комплектация расцепителями Y7, Y8 и Y9 для управления фазами А, В и С.
Высота над уровнем моря
Изоляционные свойства воздуха снижаются с увеличением высоты над уровнем моря. Поэтому при эксплуатации оборудования в условиях высокогорья необходимо учитывать влияние данного фактора на внешнюю изоляцию выключателя. Изоляция внутри вакуумной дугогасительной камеры не подвержена какому-либо влиянию, поскольку ее изоляционная способность обеспечивается вакуумом.
В случае установки выключателя в районах, расположенных на высоте более 2000 м над уровнем моря, влияние высоты над уровнем моря должно быть учтено на этапе проектирования изоляционных элементов.
Высота над уровнем моря
В данном случае необходимо учитывать поправочный коэффициент, значение которого определяется по графику, представленному ниже. Данный график составлен на основе стандартов GB/T11022 и IEC 60694.
Пример:
Высота установки над уровнем моря: 2000 м
Номинальное напряжение: 12 кВ
Выдерживаемое напряжение промышленной частоты: 42 кВ (среднеквадратичное значение)
Выдерживаемое напряжение грозового импульса: 75 кВ (пиковое значение)
Коэффициент Ka, определяемый по графику: Ka = 1,13
Исходя из приведенных выше параметров, комплектующие изделия должны выдерживать (при испытаниях на нулевой высоте над уровнем моря):
● Выдерживаемое напряжение промышленной частоты: 42 × 1,13 = 47,5 кВ (среднеквадратичное значение)
● Выдерживаемое напряжение грозового импульса: 75 × 1,13 = 84,7 кВ (пиковое значение)
Результаты приведенных выше расчетов показывают, что выключатели, предназначенные для эксплуатации в условиях высокогорья, должны быть способны выдерживать более высокие испытательные напряжения на уровне моря. Для выбора конкретной модели выключателя обращайтесь к производителю.

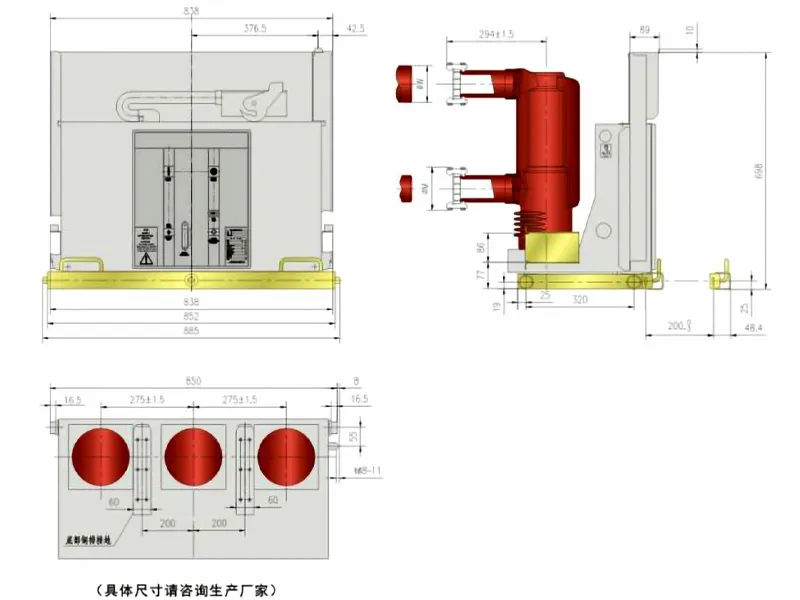

Габаритный чертеж VKJ-12 для больших токов (1600~2000 А)
(Конкретные размеры уточняйте у производителя)
| Тип шкафа | Номинальный ток (А) | 1600 | 2000 |
| GZS1(1000) | Номинальный ток отключения при коротком замыкании (кА) | 31,5; 40 | |
| Размеры сопрягаемого неподвижного контакта ØW (мм) | Ø79
|
||
| Размеры подвижного контакта ØM (мм) | Ø128 | ||

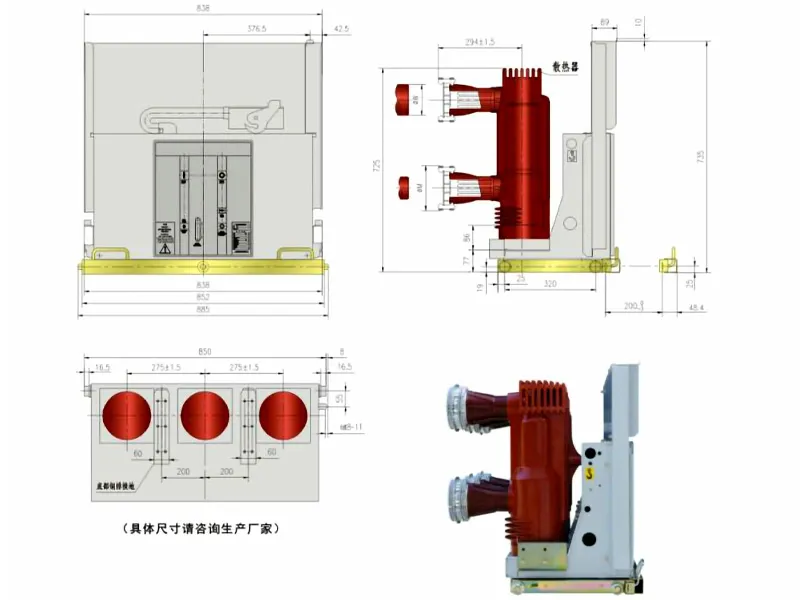

Габаритный чертеж VKJ-12 для больших токов (2500~3150 А)
| Тип шкафа | Номинальный ток (А) | 1600 | 2000 |
| GZS1(1000) | Номинальный ток отключения при коротком замыкании (кА) | 31,5; 40 | 40 |
| Размеры сопрягаемого неподвижного контакта ØW (мм) | Ø109 | ||
| Размеры подвижного контакта ØM (мм) | Ø158 | ||
