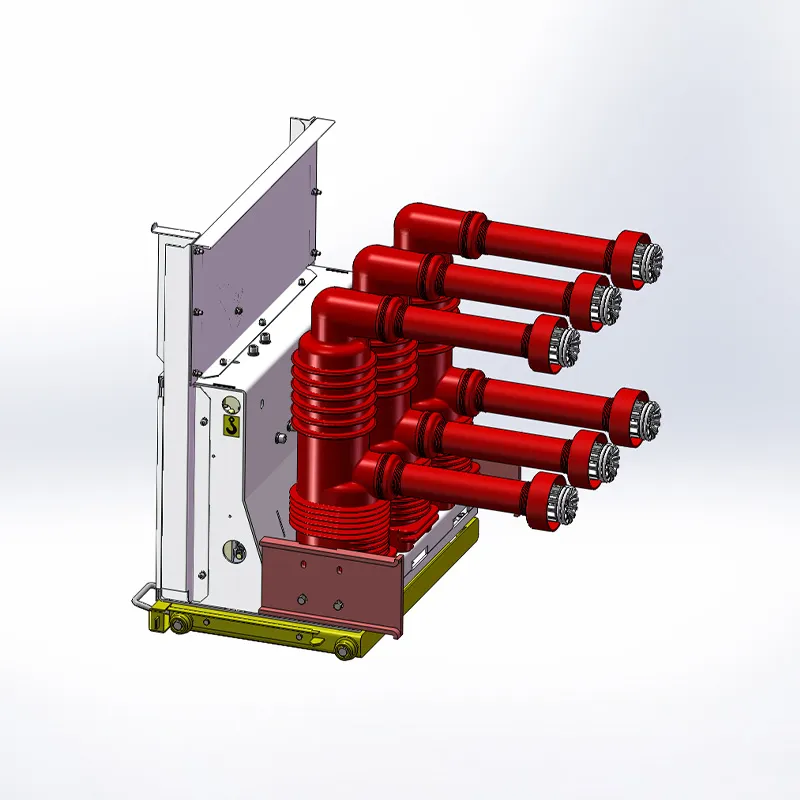

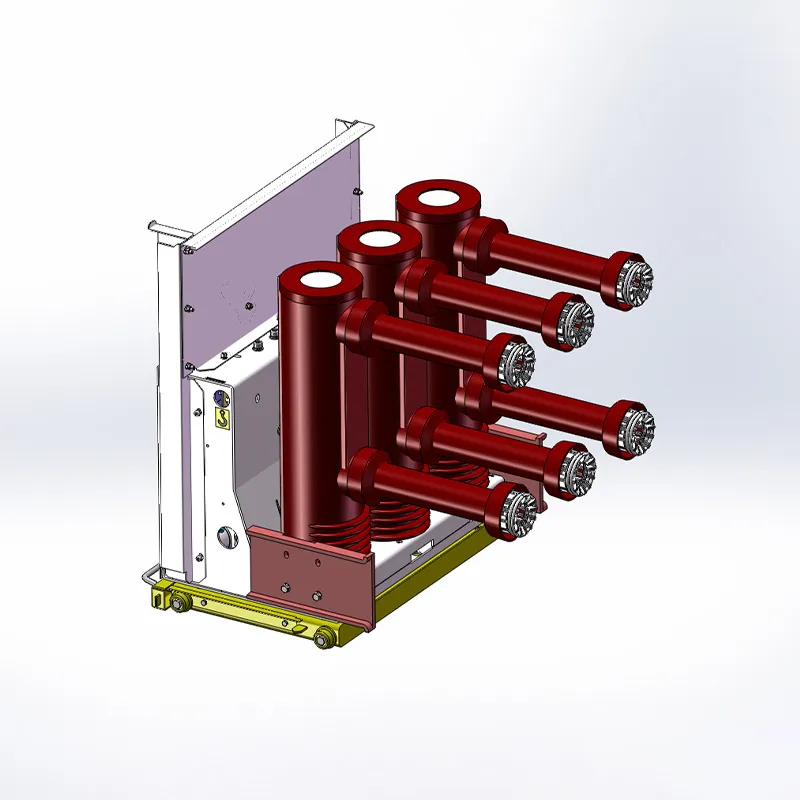

VKJ-24 тележечный

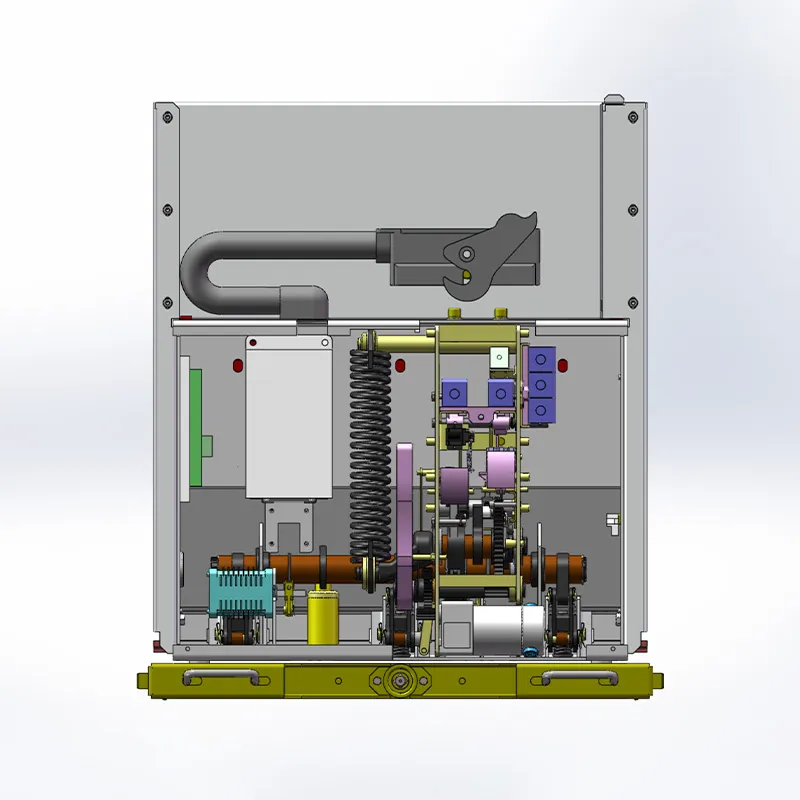

Основная конструкция автоматического выключателя оснащена пружинным механизмом, расположенным в корпусе механизма перед дугогасительной камерой. Этот механизм имеет как ручную, так и электрическую функции накопления энергии. Автоматический выключатель объединяет герметичные полюса и механизм управления в единое целое, что позволяет более точно соответствовать характеристикам открытия и закрытия, требуемым дугогасительной камерой.
Описание
маркер
Описание продукта
Основная конструкция автоматического выключателя оснащена пружинным механизмом, расположенным в корпусе механизма перед дугогасительной камерой. Этот механизм имеет как ручную, так и электрическую функции накопления энергии. Автоматический выключатель объединяет герметичные полюса и механизм управления в единое целое, что позволяет более точно соответствовать характеристикам открытия и закрытия, требуемым дугогасительной камерой. Это уменьшает количество ненужных промежуточных звеньев передачи, снижает энергопотребление и повышает надежность автоматического выключателя. Этот автоматический выключатель может устанавливаться как в ручных, так и в стационарных распределительных устройствах (Примечание: в этом случае контактные рычаги, контакты типа «тюльпан» и втулки контактных рычагов не устанавливаются).
Технические параметры
| Серийный номер | проект | единица | Числовое значение | ||
| 1 | Номинальное напряжение | kV | 24 | ||
| 2 | Номинальное пиковое напряжение, выдерживаемое импульсом молнии | kV | 125 (95 кВ относительно земли) | ||
| 3 | Номинальное кратковременное выдерживаемое напряжение промышленной частоты (1 мин) | kV | 65 (50 кВ относительно земли) | ||
| 4 | Номинальная частота | Hz | 50 | ||
| 5 | Номинальный ток отключения при коротком замыкании | kA | 20 | 25 | 31.5 |
| 6 | Номинальный ток | A | 630 | 630 | 630 1250 1600 |
| 1250 | 1250 | 2000 2500 3150 | |||
| 7 | Рассчитан на кратковременное выдерживание тока. | kA | 20 | 25 | 31.5 |
| 8 | Номинальный пиковый выдерживаемый ток | kA | 50 | 63 | 80 |
| 9 | Номинальный ток короткого замыкания, достигающий пикового значения. | kA | 50 | 63 | 80 |
| 10 | Выдерживаемое напряжение вторичной цепи на промышленной частоте (1 мин) | V | 2000 | ||
| 11 | Номинальная последовательность работы | Минуты - 0,3 с - Сумма минут - 180 с - Сумма минут | |||
| 12 | Номинальная длительность тока короткого замыкания | s | 4 | ||
| 13 | Номинальный ток отключения одноконтурной/двухконтурной конденсаторной батареи | A | 400/ 400 | ||
| 14 | Время срабатывания (номинальное напряжение) | ms | 20~50 | ||
| 15 | Время закрытия (номинальное напряжение) | ms | 35~75 | ||
| 16 | Количество раз номинального тока короткого замыкания | Второсортный | 20 | ||
| 17 | Допустимая суммарная толщина износа подвижных и неподвижных контактов | mm | 3 | ||
| 18 | Номинальное рабочее напряжение закрытия | V | AC110/ 220 DC110/ 220 | ||
| 19 | Номинальное рабочее напряжение срабатывания | V | AC110/ 220 DC110/ 220 | ||
| 20 | Номинальное напряжение двигателя с накопителем энергии | V | AC110/ 220 DC110/ 220 | ||
| 21 | Номинальная мощность двигателя с накопителем энергии | W | 70 | ||
| 22 | время хранения энергии | s | ≤15 | ||
| 23 | Зазор контакта | mm | 13±1 | ||
| 24 | Путь к накоплению энергии | mm | 3.5±1 | ||
| 25 | Время отклика контакта | ms | ≤2 | ||
| 26 | Трехфазное асинхронное отключение и замыкание | ms | ≤2 | ||
| 27 | Средняя скорость срабатывания (первые 8 мм) | m/s | 1.2±0.3 | ||
| 28 | Средняя скорость закрытия | m/s | 0.8±0.2 | ||
| 29 | Амплитуда отскока контактного датчика. | ms | ≤2 | ||
| 30 | Сопротивление основной проводящей цепи | Ω | ≤60 (для 630 А) / ≤55 (для 1250 А) / ≤40 (для 1600~2000 А) / ≤25 (для 2500 А и выше) | ||
