VKJ3 стационарный 10 кВ
Данная серия стационарных вакуумных выключателей оснащена технологией магнитного привода и интеллектуального управления, благодаря чему технические характеристики продукции соответствуют передовому отечественному уровню. Выключатели не только сохраняют все преимущества модели VS1 для внутренней установки: компактные размеры, высокую отключающую способность, высокую диэлектрическую прочность изоляции, отсутствие загрязнений и риска взрыва, но и дополнены современной системой управления.
Описание
маркер
Описание продукта
Данная серия стационарных вакуумных выключателей оснащена технологией магнитного привода и интеллектуального управления, благодаря чему технические характеристики продукции соответствуют передовому отечественному уровню. Выключатели не только сохраняют все преимущества модели VS1 для внутренней установки: компактные размеры, высокую отключающую способность, высокую диэлектрическую прочность изоляции, отсутствие загрязнений и риска взрыва, но и дополнены современной системой управления. Срок механической службы достигает 100 000 циклов. Простая конструкция обеспечивает высокую надёжность. Выключатели полностью взаимозаменяемы с обычными выключателями VS1 без необходимости внесения каких-либо изменений в комплектующие.
Основные технические характеристики и параметры
Технические параметры стационарного вакуумного выключателя с магнитным приводом для внутренней установки VKJ3 (12 кВ)
| № | Параметр | Ед. изм. | Значение |
| 1 | Номинальное напряжение | кВ | 12 |
| 2 | Номинальное выдерживаемое напряжение грозового импульса (пиковое значение) | кВ | 75 |
| 3 | Номинальное кратковременное выдерживаемое напряжение промышленной частоты (1 мин) | кВ | 42 |
| 4 | Номинальная частота | Гц | 50 |
| 5 | Номинальный ток отключения при коротком замыкании | кА | 25 31,5 |
| 6 | Номинальный ток | А | 630 1250 1600 2000 2500 3150 4000 |
| 7 | Номинальный кратковременный выдерживаемый ток | кА | 25 31,5 |
| 8 | Номинальный пиковый выдерживаемый ток | кА | 63 80 |
| 9 | Номинальный пиковый ток включения при коротком замыкании | кА | 63 80 |
| 10 | Выдерживаемое напряжение промышленной частоты вторичных цепей (1 мин) | В | 2000 |
| 11 | Номинальная последовательность операций | О - 0,3 с - ВО - 180 с - ВО | |
| 12 | Номинальная длительность тока короткого замыкания | с | 4 |
| 13 | Номинальный ток отключения одиночной/сдвоенной конденсаторной батареи | А | 630/400 |
| 14 | Номинальный ток включения конденсаторной батареи | кА | 12,5 (при частоте не более 1000 Гц) |
| 15 | Время отключения (при номинальном напряжении) | мс | ≤65 |
| 16 | Время включения (при номинальном напряжении) | мс | ≤75 |
| 17 | Количество отключений номинального тока короткого замыкания | цикл | 50 |
| 18 | Допустимая суммарная толщина износа подвижного и неподвижного контактов | мм | 3 |
| 19 | Номинальное напряжение включения | В | AC110/220
DC110/220 |
| 20 | Номинальное напряжение отключения | В | AC110/220
DC110/220 |
| 21 | Номинальное напряжение двигателя взвода пружин | В | AC110/220
DC110/220 |
| 22 | Номинальная мощность двигателя взвода пружин | Вт | 70 |
| 23 | Время взвода пружин | с | ≤15 |
| 24 | Ход контактов | мм | 11±1 |
| 25 | Ход взвода пружин | мм | 3,5±1 |
| 26 | Время дребезга контактов | мс | ≤2 |
| 27 | Неодновременность включения/отключения фаз | мс | ≤2 |
| 28 | Средняя скорость отключения | м/с | 0,8~1,2 |
| 29 | Средняя скорость включения | м/с | 0,4~0,8 |
| 30 | Амплитуда отскока контактов при отключении | мм | ≤3 |
| 31 | Сопротивление главной токоведущей цепи | мкОм | ≤50 (630 А) ≤45 (1250 А) |
| 32 | Контактное давление при включении
Механический ресурс |
Н
раз |
2400±200 (25 кА) |
| 3100±200 (31,5 кА) | |||
| 33 | Время дребезга контактов | мкОм | 100000 |

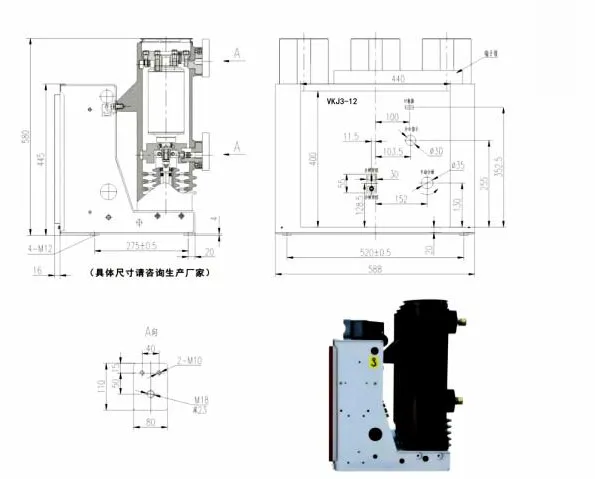

Габаритный чертеж стационарного вакуумного выключателя с магнитным приводом для внутренней установки VKJ3-12
| Номинальный ток (А) | 630 | 1250 | 1600 |
| Номинальный ток отключения при коротком замыкании (кА) | 20; 25; 31,5 | 20; 25; 31,5 | 31,5 |
связаться с нами
Сопутствующие популярные продукты

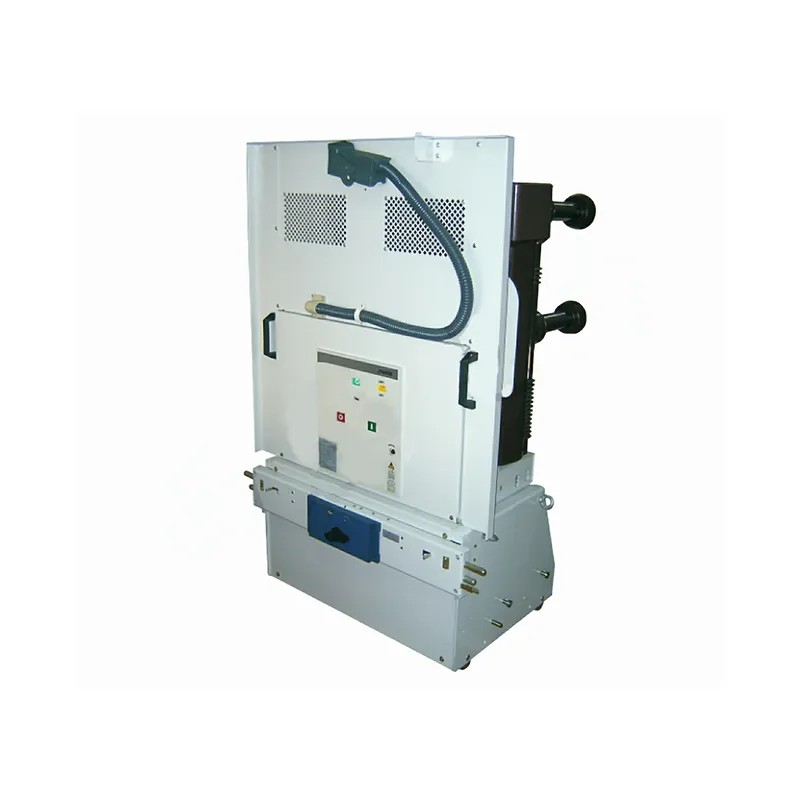

ZN85B-40,5 вакуумный выключатель для внутренней установки
Внутрикорпусный высоковольтный вакуумный выключатель ZN85B-40.5 имеет интегрированную герметичную конструкцию полюсов. В первичной секции используется технология APG для защиты вакуумного выключателя и других компонентов основной цепи от ударов, пыли и конденсата.
KYN61-40,5 Тележка с трансформатором напряжения (PT)
Тележка для трансформаторов напряжения в основном используется для проверки трансформаторов напряжения и замены предохранителей; она проста и удобна в эксплуатации.

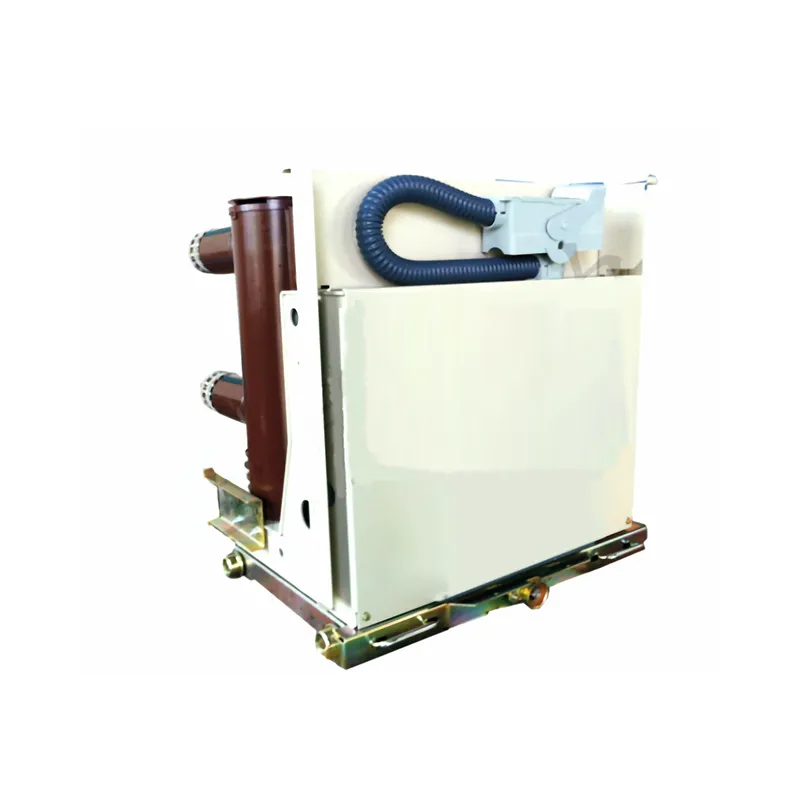

KYN28-12 Разъединительная тележка (комбинированного типа)
Изолирующая тележка в основном используется для предотвращения случайного срабатывания при явном обрыве входящей линии во время технического обслуживания. Сама изолирующая тележка имеет электрическую и механическую блокировку. При подаче напряжения на главную цепь срабатывает электромагнит блокировки, и тележку невозможно переместить.

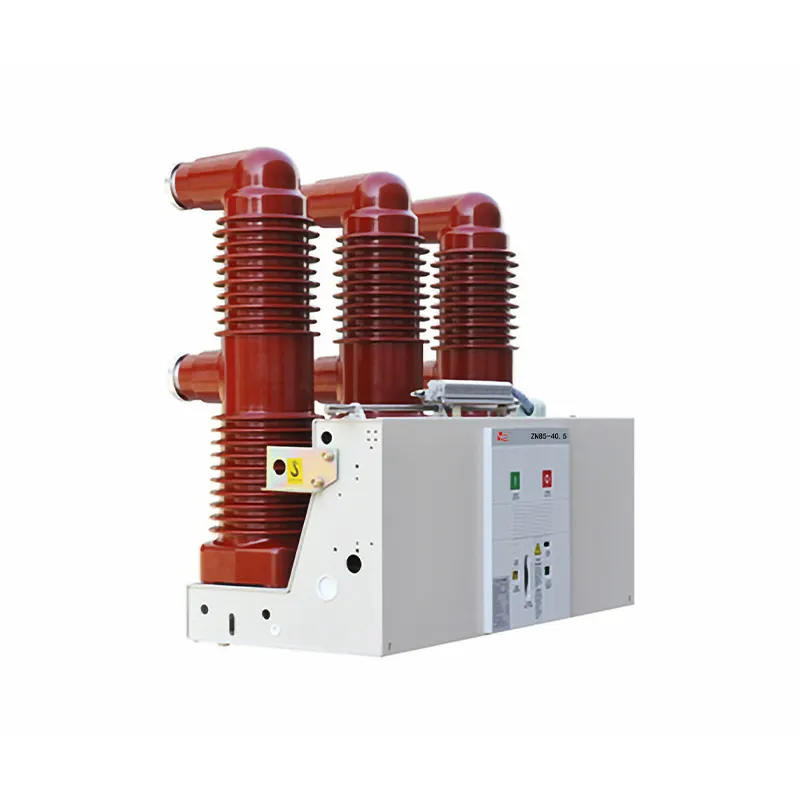

ZN85-40,5 стационарный вакуумный выключатель с литой изоляцией для внутренней установки
Параметры регулировки автоматического выключателя После полной регулировки автомат...
KYN61-40,5 Тележка с предохранителем
Когда предохранитель находится в нормальном режиме питания и пропускает ток нагрузки, при возникновении перегрузки или короткого замыкания в цепи нагрузки, после того как ток превысит определенное значение в течение определенного периода времени, выделяемое самим предохранителем тепло расплавит его элемент и быстро отключит цепь.
Устройство беспроводного измерения температуры
В энергосистемах многочисленные колебания температуры требуют мониторинга и раннего предупреждения на протяжении всего процесса передачи, от электростанций до оборудования передачи и преобразования и, наконец, до электроприборов конечного потребителя.
Автоматический выключатель VX Vacuum
Трехфазный, электронно-управляемый, вакуумный выключатель распределительной сети серии VX от Pomanique обеспечивает надежные и экономичные системы коммутации, секционирования, расширенного учета и автоматизации для распределительных цепей с номинальным напряжением до 38 кВ.

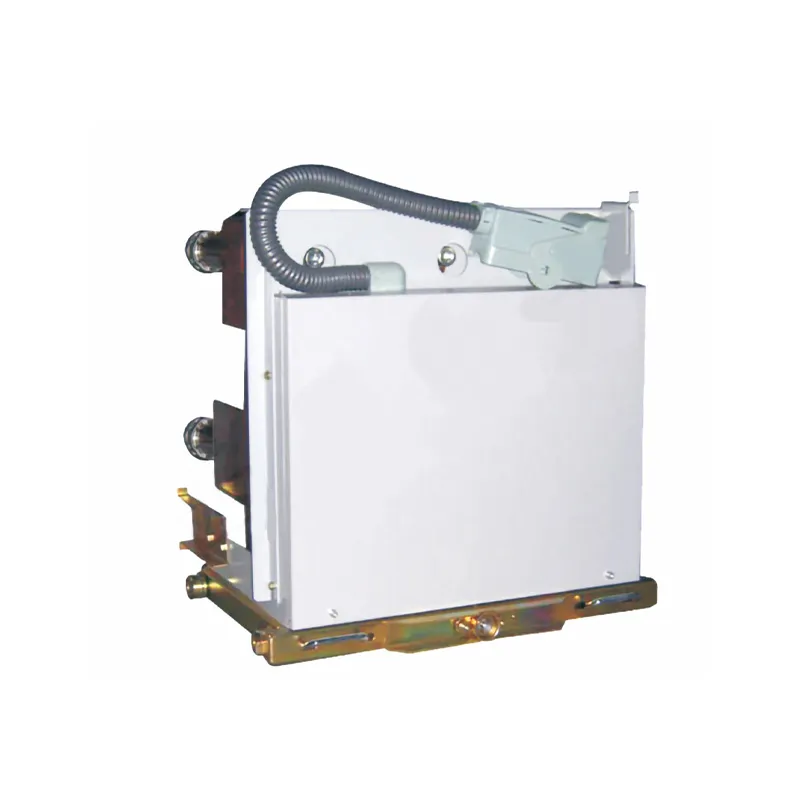

KYN28-12 Разъединительная тележка (упрощенного типа)
Изолирующая тележка в основном используется для предотвращения случайного включения при явном обрыве входящей линии во время технического обслуживания. Сама изолирующая тележка имеет электрические и механические блокировки. При подаче напряжения на главную цепь срабатывает и электромагнит блокировки, предотвращая перемещение тележки.

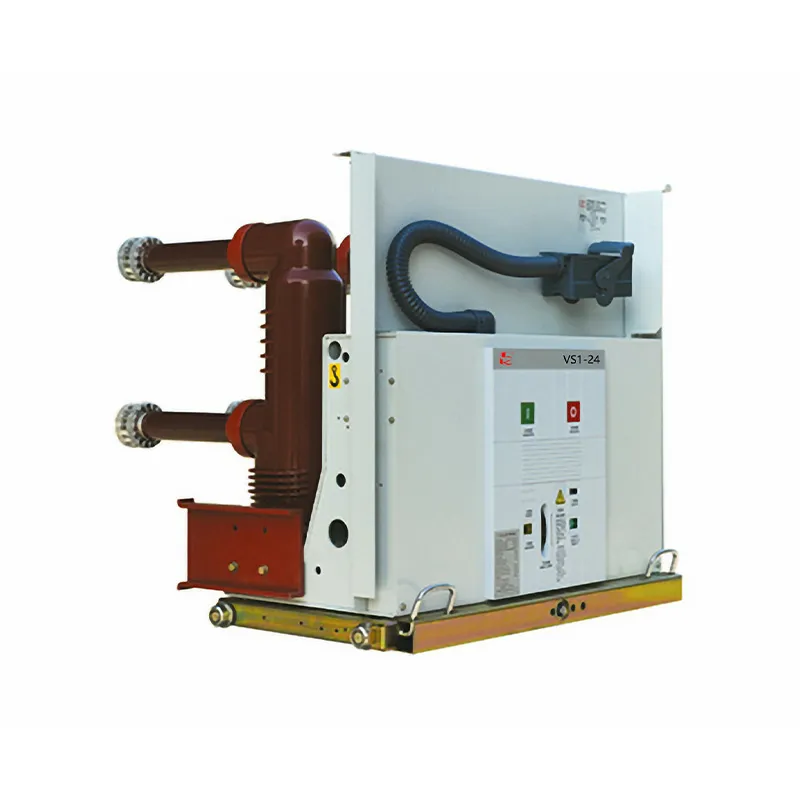

VS1 тележечный 24 кВ
Автоматический выключатель оснащен пружинным механизмом, расположенным в корпусе механизма перед дугогасительной камерой. Этот механизм имеет как ручную, так и электрическую функции накопления энергии. Автоматический выключатель объединяет неподвижные полюса и механизм управления в единое целое, что позволяет более точно соответствовать характеристикам открытия и закрытия, требуемым дугогасительной камерой.

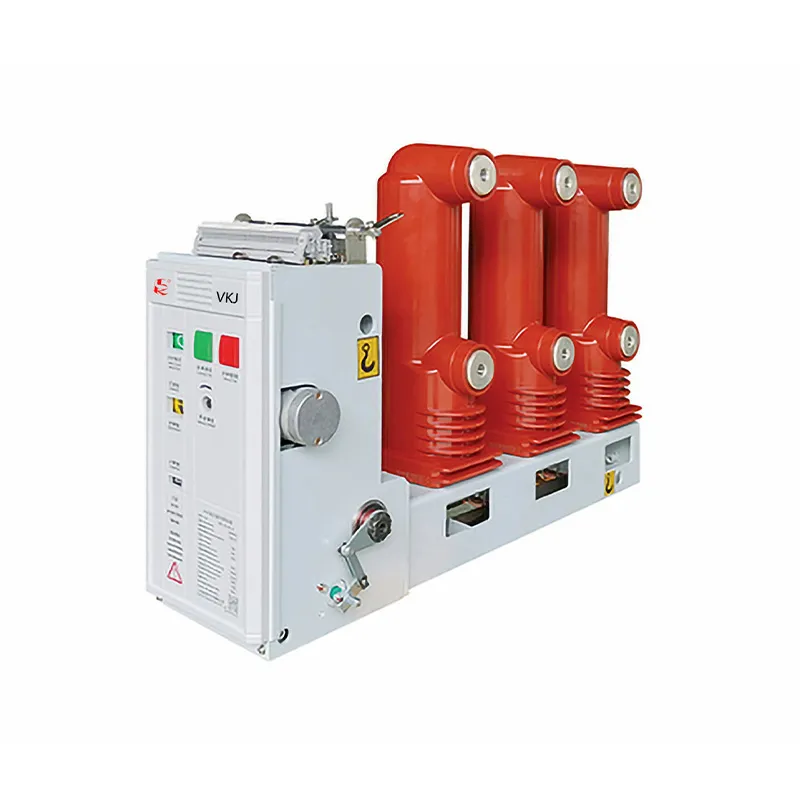

VKJ бокового монтажа 10 кВ, ширина 200 мм
— Температура окружающего воздуха: не выше 40°C, не ниже -25°C (допускается хранение и транспортировка при температуре до -35°C); — Высота над уровнем моря: не более 1000 м; — Сейсмическая интенсивность: не более 8 баллов.

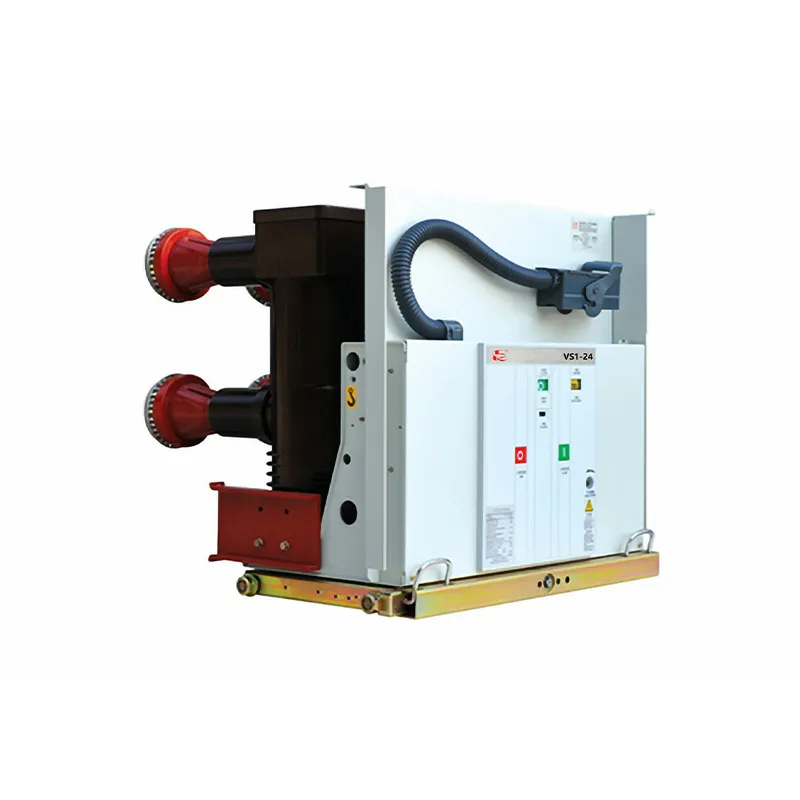

VS1 тележечный 24 кВ
В этом выключателе твердые полюса и механизм управления объединены в единое целое, что позволяет более точно соответствовать характеристикам открытия и закрытия, требуемым дугогасительной камерой, сокращая количество ненужных промежуточных звеньев передачи, снижая энергопотребление и повышая надежность выключателя.
VKJ3 тележечный 10 кВ
В вакуумном выключателе тележечного типа с магнитным приводом для внутренней установки VKJ3-12 приводной механизм и вакуумная дугогасительная камера расположены по схеме «спереди-сзади». Главная токоведущая цепь выполнена по напольной схеме. Вводы и выводы первичной цепи вместе с вакуумной дугогасительной камерой размещены внутри трубчатого изоляционного отсека.

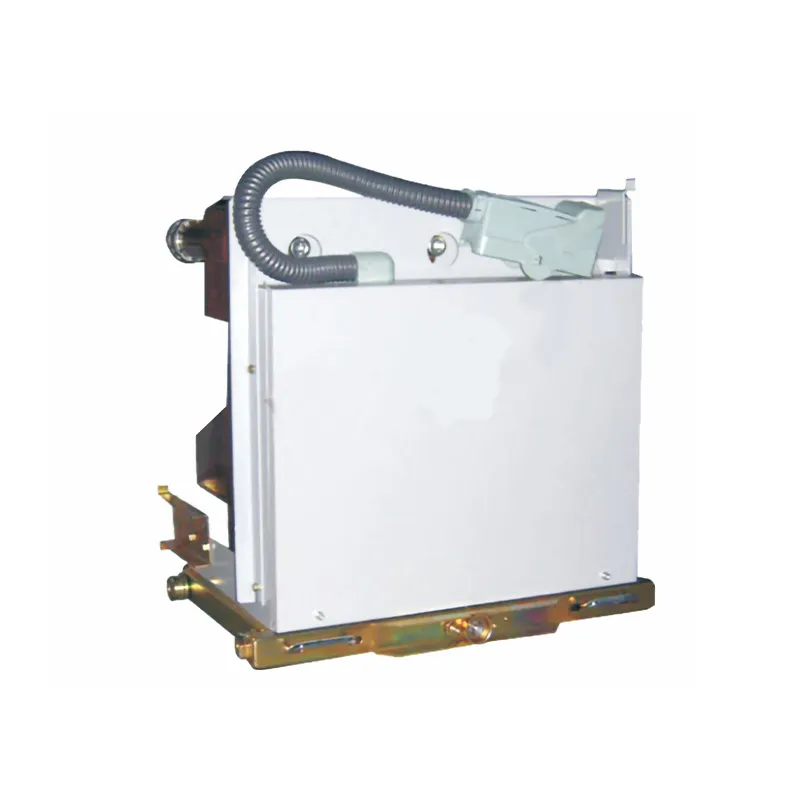

KYN28-12 Тележка с трансформатором напряжения (PT)
Переносная тележка для трансформаторов напряжения в основном используется для проверки трансформаторов напряжения и замены предохранителей; она проста и удобна в эксплуатации.

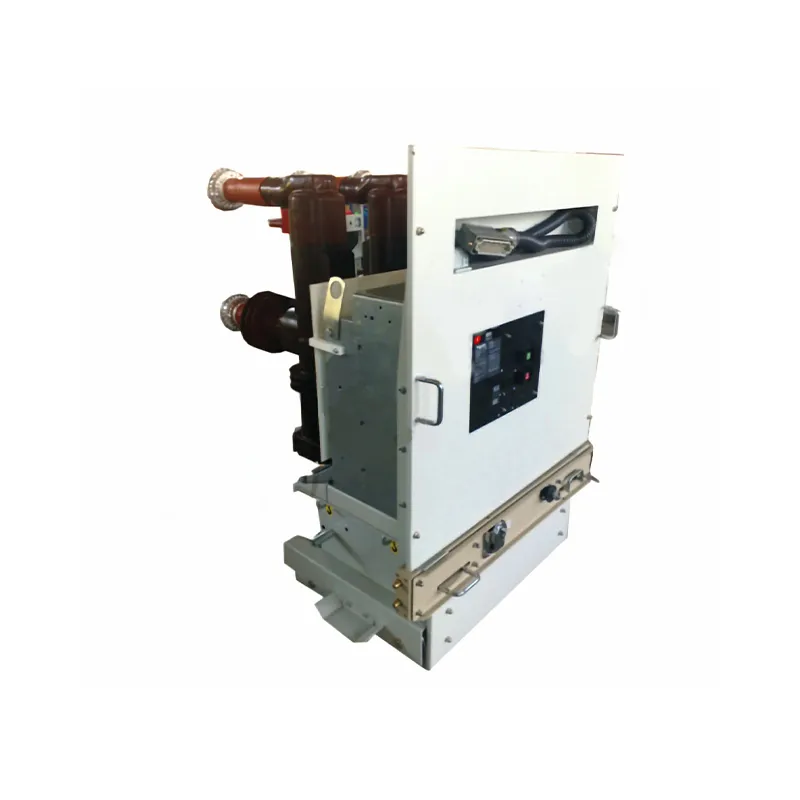

Модификация элегазового выключателя Schneider SF2-40,5
Стационарные автоматические выключатели Schneider SF2-40.5 на основе гексафторида серы идеально подходят для использования в качестве изоляционного материала и среды для гашения дуги благодаря превосходным свойствам содержащегося в них газа гексафторида серы.

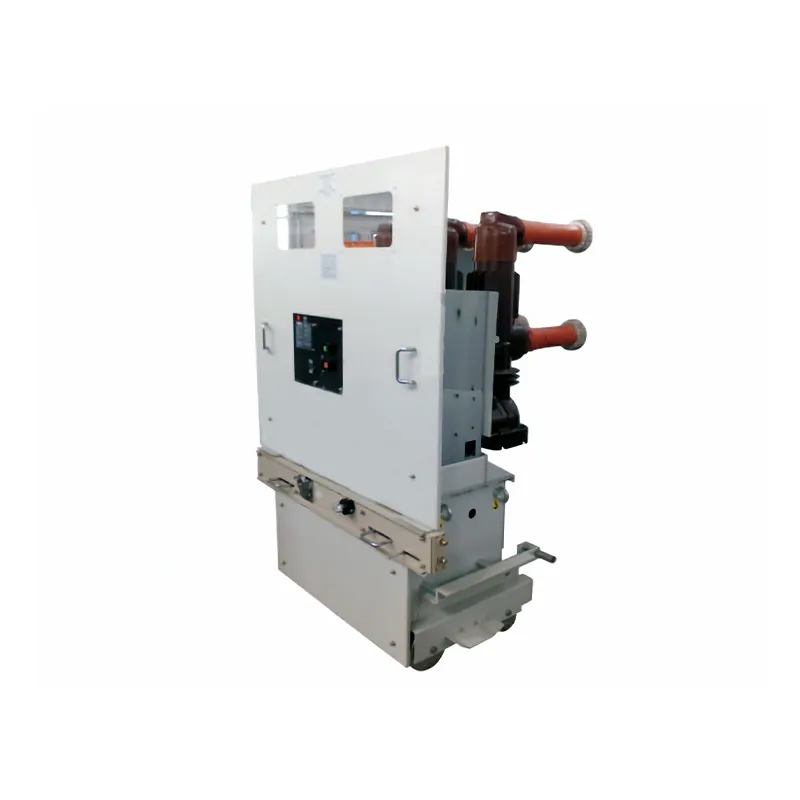

Модификация элегазового выключателя Schneider SF1-40,5
Стационарные автоматические выключатели Schneider SF1-40.5 на основе гексафторида серы идеально подходят для использования в качестве изоляционного материала и среды для гашения дуги благодаря превосходным свойствам содержащегося в них газа гексафторида серы.

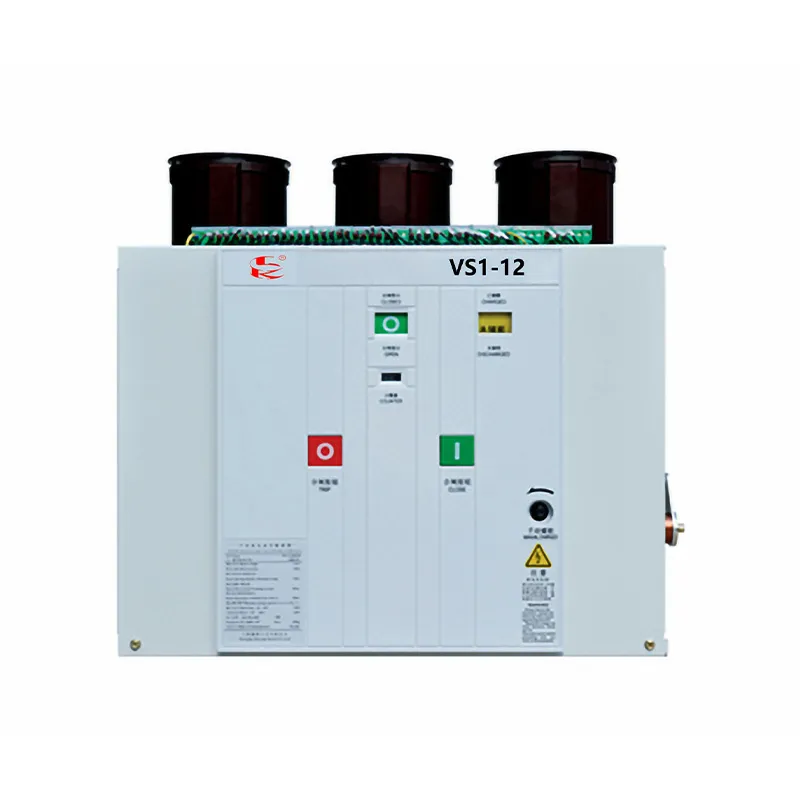

VS1 стационарный 10 кВ
