VKJ3 тележечный 10 кВ
В вакуумном выключателе тележечного типа с магнитным приводом для внутренней установки VKJ3-12 приводной механизм и вакуумная дугогасительная камера расположены по схеме «спереди-сзади». Главная токоведущая цепь выполнена по напольной схеме. Вводы и выводы первичной цепи вместе с вакуумной дугогасительной камерой размещены внутри трубчатого изоляционного отсека.
Описание
маркер
Описание продукта
Данная серия вакуумных выключателей тележечного типа оснащена технологией магнитного привода и интеллектуального управления, благодаря чему технические характеристики продукции соответствуют передовому отечественному уровню. Выключатели не только сохраняют все преимущества модели VS1 для внутренней установки: компактные размеры, высокую отключающую способность, высокую диэлектрическую прочность изоляции, отсутствие загрязнений и риска взрыва, но и дополнены современной системой управления. Срок механической службы достигает 100 000 циклов. Простая конструкция обеспечивает высокую надёжность. Выключатели полностью взаимозаменяемы с обычными выключателями VS1 без необходимости внесения каких-либо изменений в комплектующие.
В вакуумном выключателе тележечного типа с магнитным приводом для внутренней установки VKJ3-12 приводной механизм и вакуумная дугогасительная камера расположены по схеме «спереди-сзади». Главная токоведущая цепь выполнена по напольной схеме. Вводы и выводы первичной цепи вместе с вакуумной дугогасительной камерой размещены внутри трубчатого изоляционного отсека. Изоляционный цилиндр изготовлен из эпоксидной смолы методом литья под давлением (APG). Такая конструкция предотвращает скопление пыли на поверхности вакуумной дугогасительной камеры, защищает её от внешних воздействий и обеспечивает высокие изоляционные свойства изделия даже в условиях повышенной влажности и сильного загрязнения окружающей среды.
Вакуумный выключатель с магнитным приводом предназначен для внутренней установки, имеет воздушную изоляцию и используется для коммутации различных электрических нагрузок. Применяется в строительстве и развитии городских и сельских электросетей, горнодобывающей промышленности, железнодорожного транспорта и других объектов, особенно в условиях частых операций при рабочих токах и при наличии требований к количеству операций отключения короткого замыкания. Данное изделие вобрало в себя передовые отечественные и зарубежные технологии и производственные процессы, отличается интеллектуальностью, высокой надёжностью, длительным сроком службы и не требует технического обслуживания. При эксплуатации не оказывает вредного воздействия на окружающую среду, являясь экологически чистым продуктом.
Инструкция по выбору
VKJ3-12 — для распределения электроэнергии в обычных условиях эксплуатации
VKJ3-12G — для эксплуатации в условиях высоты над уровнем моря от 1000 до 4000 м
VKJ3-12R — для коммутации емкостных нагрузок
VKJ3-12D — специально для защиты генераторных портов
Основные технические характеристики и параметры
Технические параметры вакуумного выключателя тележечного типа с магнитным приводом для внутренней установки VKJ3 (12 кВ)
| № | Параметр | Ед. изм. | Значение | |
| 1 | Номинальное напряжение | кВ | 12 | |
| 2 | Номинальное выдерживаемое напряжение грозового импульса (пиковое значение) | кВ | 75 | |
| 3 | Номинальное кратковременное выдерживаемое напряжение промышленной частоты (1 мин) | кВ | 42 | |
| 4 | Номинальная частота | Гц | 50 | |
| 5 | Номинальный ток отключения при коротком замыкании | кА | 25 | 31,5 |
| 6 | Номинальный ток
Испытание на выдерживаемое кратковременное напряжение |
А | 630 | 630 1250 1600 2000 |
| 1250 | 2500 3150 4000 | |||
| 7 | Испытание на выдерживаемое пиковое напряжение | кА | 25 | 31,5 |
| 8 | Испытание на синтетическое напряжение при коротком замыкании | кА | 63 | 80 |
| 9 | Номинальное напряжение | кА | 63 | 80 |
| 10 | Номинальное выдерживаемое напряжение грозового импульса (пиковое значение) | В | 2000 | |
| 11 | Номинальная последовательность операций | О - 0,3 с - ВО - 180 с - ВО | ||
| 12 | Номинальная длительность тока короткого замыкания | с | 4 | |
| 13 | Номинальный максимально допустимый отключаемый ток одиночного контакта | кА | 830/400 | |
| 14 | Номинальное количество циклов операций | kA | 12,5 (при частоте не более 1000 Гц) | |
| 15 | Время отключения (при номинальном напряжении) | мс | ≤75 | |
| 16 | Время включения (при номинальном напряжении) | мс | ≤75 | |
| 17 | Количество отключений номинального тока короткого замыкания | раз | 50 | |
| 18 | Допустимая суммарная толщина износа подвижного и неподвижного контактов | мм | 3 | |
| 19 | Номинальное напряжение включения | В | AC110/220
DC110/220 |
|
| 20 | Номинальное напряжение отключения | В | AC110/220
DC110/220 |
|
| 21 | Номинальное напряжение срабатывания магнитного привода | В | AC110/220
DC110/220 |
|
| 22 | Время взвода пружин | с | 15 | |
| 23 | Максимальный ход | мм | 115 | |
| 24 | Ход | мм | 3,5±1 | |
| 25 | Время дребезга контактов | мс | ≤2 | |
| 26 | Неодновременность включения/отключения фаз | мс | ≤2 | |
| 27 | Средняя скорость отключения | м/с | 0,8~1,2 | |
| 28 | Средняя скорость включения | м/с | 0,4~0,8 | |
| 29 | Амплитуда отскока контактов при отключении | мм | ≤3 | |
| 30 | Сопротивление главной токоведущей цепи | мкОм | ≤50 (≤630 А)
≤45 (1250 А) ≤40 (1600~2000 А) ≤25 (≥2500 А) |
|
| 31 | Контактное давление при включении | Н |
2400±200 (25 кА) |
|
| 3100±200 (31,5 кА) | ||||
| 32 | Механический ресурс
|
раз | 100 000 | |

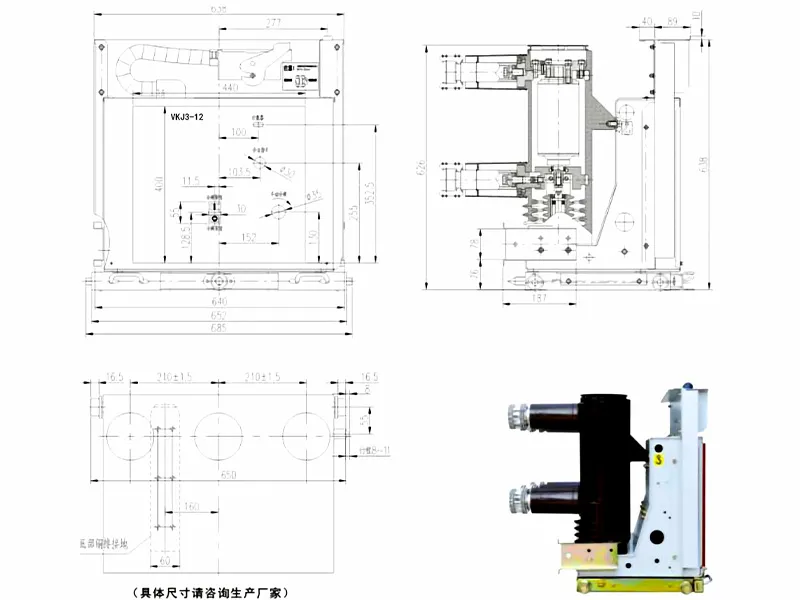

Габаритный чертеж вакуумного выключателя тележечного типа с магнитным приводом для внутренней установки VKJ3-12
| Номинальный ток (А) | 630 | 1250 | 1600 |
| Номинальный ток отключения при коротком замыкании (кА) | 20; 25; 31,5 | 20; 25; 31,5; 40 | 31,5; 40 |
| Размеры сопрягаемого неподвижного контакта (мм) | Ø35 | Ø49 | Ø49 |
