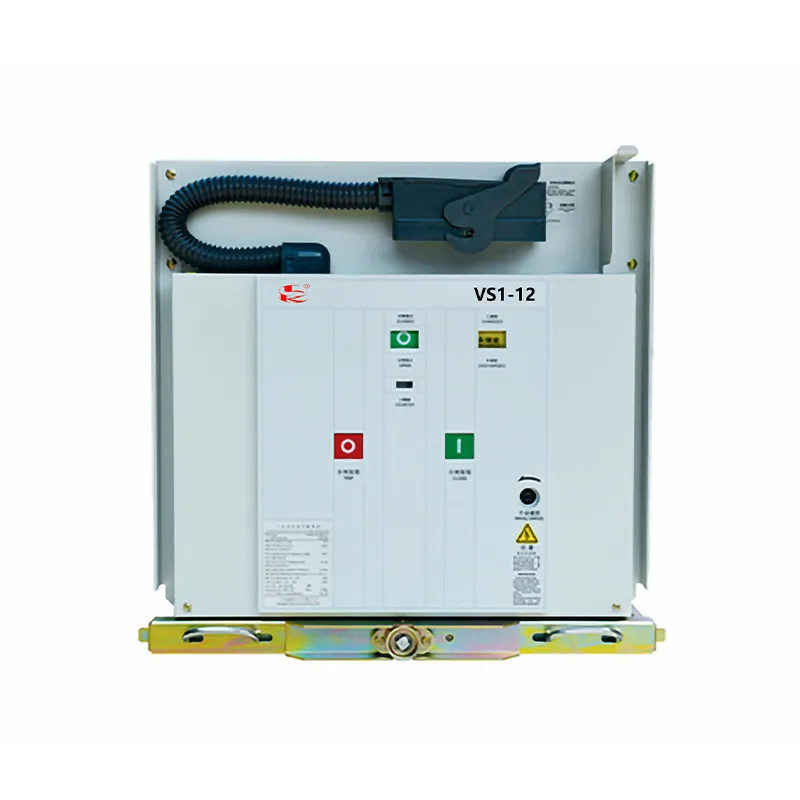

VS1 тележечный 10 кВ
Применяемый механизм представляет собой новый тип пружинного механизма, разработанный нашей компанией самостоятельно. Он отличается простой конструкцией и надежной работой.
Описание
маркер
Описание продукта

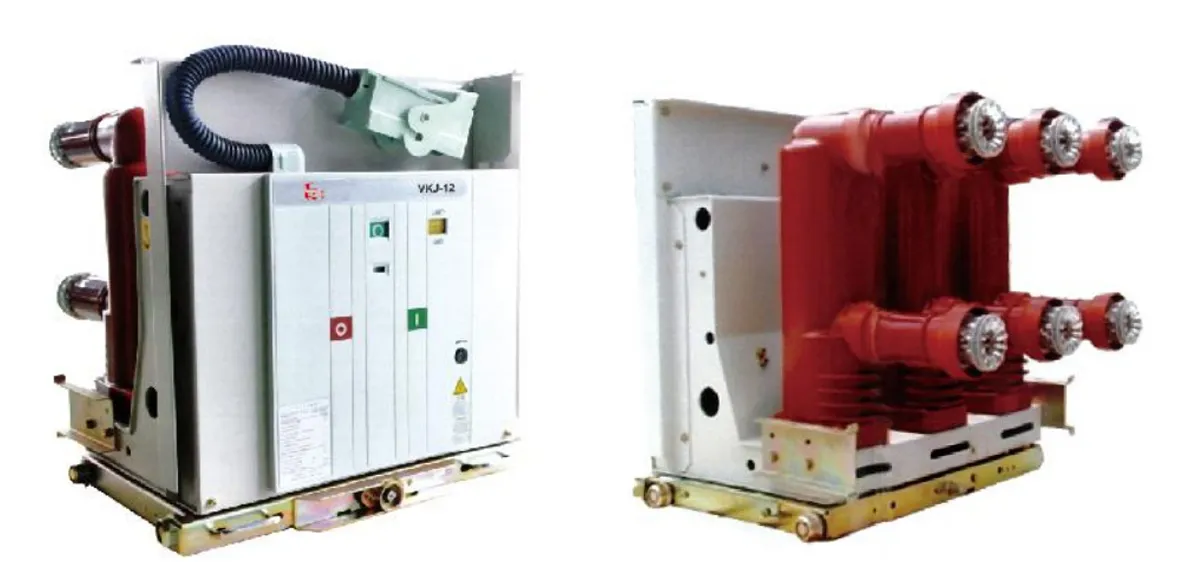

Внутренние высоковольтные вакуумные выключатели типа ВКЖ-12
Применяемый механизм представляет собой новый тип пружинного механизма, разработанный нашей компанией самостоятельно. Он отличается простой конструкцией и надежной работой.
Технические параметры
1. Средняя скорость размыкания — это средняя скорость, с которой контакты автоматического выключателя размыкаются на 6 мм.
2. Средняя скорость замыкания — это средняя скорость, с которой контакты автоматического выключателя полностью размыкаются.
3. При номинальном токе отключения короткого замыкания <40 кА, θ = 0,3 с; при номинальном токе отключения короткого замыкания ≥40 кА, θ = 180 с.
Условия эксплуатации
1. Температура окружающей среды: верхний предел +40℃, нижний предел −15℃ (хранение и транспортировка допускаются при −30℃)
2. Высота над уровнем моря: не более 2000 м
3. Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%
4. Давление насыщенного пара: среднесуточная не более 2,2 х 10³ МПа; Среднемесячное давление не должно превышать 1,8 х 10³ МПа
5. Сейсмическая интенсивность не должна превышать 8 градусов
6. Отсутствие пожаров, взрывов, сильного загрязнения, химической коррозии или сильной вибрации.

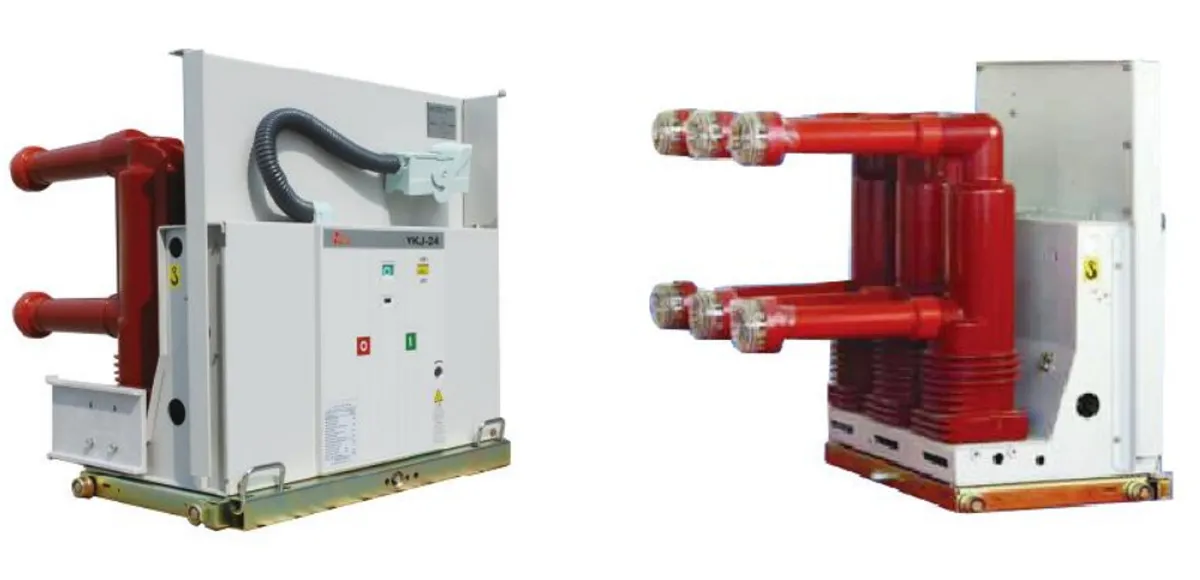

VKJ-24 Внутренний высоковольтный вакуумный выключатель
Автоматический выключатель имеет интегрированную конструкцию, включающую механизм управления и корпус. Он может использоваться как стационарный блок или, при помощи специального приводного механизма, формировать передвижную тележку.

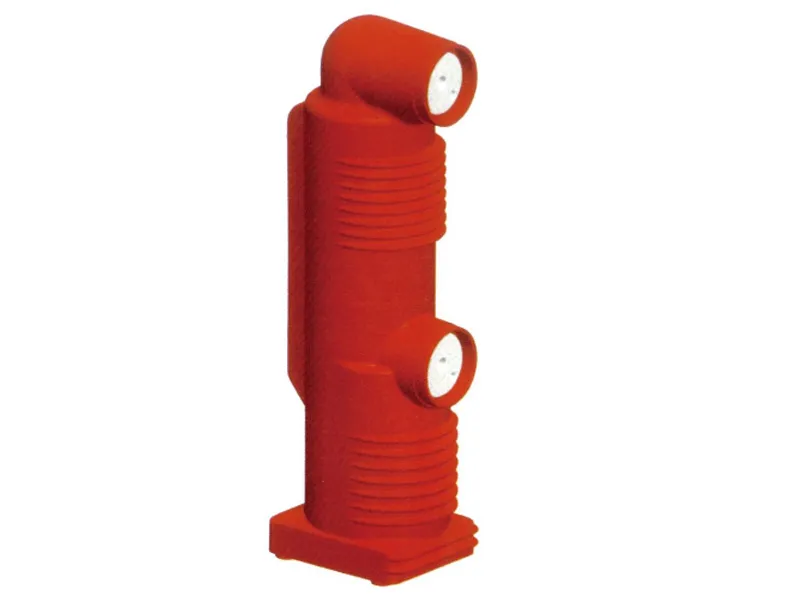

Герметичный столб
Герметичные электроды представляют собой цельные проводящие стойки, сформированные путем непосредственного залития вакуумного выключателя вместе с другими компонентами основной цепи эпоксидной смолой с использованием передовой технологии литья APG или заливки и специальной техники встраивания.
Основные характеристики
1. Высокая надежность: По сравнению с традиционными основными цепями с композитной изоляцией, герметичные электроды значительно сокращают количество компонентов, соединений проводников и крепежных элементов, тем самым уменьшая количество этапов сборки основной проводящей цепи, предотвращая ошибки сборки, повышая надежность соединения основной проводящей цепи и снижая сопротивление цепи.
2. Стабильные изоляционные характеристики: После залития вакуумного выключателя твердой эпоксидной смолой его внешняя поверхность не подвержена воздействию внешней среды. Его внешняя изоляционная способность защищена от пыли, влаги, мелких животных, конденсата и загрязнений. Даже во влажной и сильно загрязненной среде вакуумный выключатель сохраняет высокое катодное состояние при воздействии напряжения, полностью соответствуя требованиям для использования в условиях загрязнения класса II, указанным в стандартах GB/DL.
3. Более прочная конструкция: Обеспечивает более полную защиту вакуумного выключателя, предотвращая случайные механические повреждения во время сборки и транспортировки.
4. Миниатюризация: Использование эпоксидной смолы в качестве изоляционного материала позволяет уменьшить фазовое расстояние, снижая размеры вакуумного выключателя и связанного с ним распределительного устройства.
5. Не требует обслуживания: Вакуумный выключатель полностью защищен, что делает его необслуживаемым.
6. Более экологичен: Автоматические выключатели с твердой изоляцией полюсов могут в некоторой степени заменить газ SF6 в качестве внешней изоляции, что делает их более экологичными.
Дополнительные технические параметры
| Серийный номер | Изделие | Единица измерения | Технические данные | ||||||
| 1 | Номинальное напряжение | KV | 12 | ||||||
| 2 | Номинальный уровень теплоизоляции | Номинальное кратковременное выдерживаемое напряжение промышленной частоты (1 мин) | 42 | ||||||
| 3 | Номинальное напряжение, выдерживаемое импульсным воздействием молнии (пиковое значение) | 75 | |||||||
| 4 | Номинальная частота | Hz | 50 | ||||||
| 5 | Номинальный ток | A | 630 | 630 | 1250 | 1250 | 1250 | 1250 | |
| 1250 | 1250 | 1600 | 1600 | 1600 | 1600 | ||||
| 2000 | 2000 | 2000 | 2000 | ||||||
| 2500 | 2500 | 2500 | 2500 | ||||||
| 3150 | 3150 | 3150 | 3150 | ||||||
| 6 | Номинальный ток отключения при коротком замыкании | KA | 20 | 25 | 31.5 | 40 | 50 | ||
| 7 | Рассчитан на кратковременное выдерживание тока. | 20 | 25 | 31.5 | 40 | 50 | |||
| 8 | Номинальный пиковый выдерживаемый ток | 50 | 63 | 80 | 100 | 125 | |||
| 9 | Номинальный ток короткого замыкания (пиковое значение) | 50 | 63 | 80 | 100 | 50 | |||
| 10 | 4S термостабильный ток | 20 | 25 | 31.5 | 40 | 125 | |||
| 11 | Номинальный ток динамической устойчивости | 50 | 63 | 80 | 100 | 125 | |||
| 12 | Номинальный коммутационный ток конденсаторной батареи | 630 | |||||||
| 13 | Номинальный ток отключения одно- или параллельной батареи конденсаторов | A | 630/400 (40 кА для 800/400) | ||||||
| 14 | Номинальная длительность короткого замыкания | s | 4 | ||||||
| 15 | Механическая жизнь | Второсортный | 30000 | ||||||
| 16 | число прерывания тока короткого замыкания | Второсортный | 30 | ||||||
| 17 | Выдерживаемое напряжение вторичной цепи промышленной частоты | V | 2000 | ||||||
| 18 | Номинальное рабочее напряжение | Замыкающая катушка | AC110/220 DC110/220 | ||||||
| Замыкающая катушка | AC110/220 DC110/220 | ||||||||
| двигатель с накопителем энергии | AC110/220 DC110/220 | ||||||||
| 19 | Время закрытия (номинальное напряжение) | ms | 20–50 | ||||||
| 20 | Время срабатывания (номинальное напряжение) | 35–70 | |||||||
| 21 | Допустимая суммарная толщина износа подвижных и неподвижных контактов | mm | 3 | ||||||
| 22 | время хранения энергии | s | ≤15 | ||||||
| 23 | Зазор контакта | mm | 9±1 | ||||||
| 24 | Контактная информация о маршруте | 3–4 | |||||||
| 25 | Время отклика при закрытии контакта | ms | ≤2 | ||||||
| 26 | Трехфазная асинхронность включения и выключения | ≤2 | |||||||
| 27 | Средняя скорость срабатывания 1 | m/s | 0.9–1.3 | ||||||
| 28 | Средняя скорость открытия 2 | 0.4–0.8 | |||||||
| 29 | Порог срабатывания при контактном срабатывании | mm | ≤3 | ||||||
| 30 | Сопротивление основной проводящей цепи | uΩ | ≤50(630A) | ||||||
| ≤40(250A) | |||||||||
| ≤35(1600A/200A) | |||||||||
| ≤25(500A B.L.C.) | |||||||||
| 31 | Контактное давление при замыкании контакта | N | 2000 ± 200(20KA) | ||||||
| 2400 ± 200(25KA) | |||||||||
| 3100 ± 200(31.5KA) | |||||||||
| 4750 ± 250(40KA) | |||||||||
| 6700 ± 300(50KA) | |||||||||
| 32 | Номинальная последовательность работы | 0－0.3s-CO-180s-CO | |||||||
