VS1 тележечный 24 кВ (большие токи)
Внутренние высоковольтные вакуумные выключатели типа S1-24 представляют собой коммутационное устройство для энергосистем 24 кВ, используемое в системах внутренних распределительных устройств с воздушной изоляцией. В нормальных условиях эксплуатации и в пределах технических параметров выключателя он может удовлетворять различным эксплуатационным требованиям энергосистемы в нормальных условиях или при коротком замыкании, включая размыкание и замыкание токов короткого замыкания.
Описание
маркер
Описание продукта
Внутренние высоковольтные вакуумные выключатели типа S1-24 представляют собой коммутационное устройство для энергосистем 24 кВ, используемое в системах внутренних распределительных устройств с воздушной изоляцией. В нормальных условиях эксплуатации и в пределах технических параметров выключателя он может удовлетворять различным эксплуатационным требованиям энергосистемы в нормальных условиях или при коротком замыкании, включая размыкание и замыкание токов короткого замыкания. Он демонстрирует превосходные характеристики в приложениях, требующих частой работы или размыкания токов короткого замыкания.
Основные характеристики и технические параметры
Таблица параметров высоковольтного вакуумного выключателя VS1-24 (малого тока) для использования внутри помещений
| Номинальный ток (А) | 630 | 1250 |
| Номинальный ток отключения при коротком замыкании (кА) | 20, 25, 31.5 | 20, 25, 31.5 |

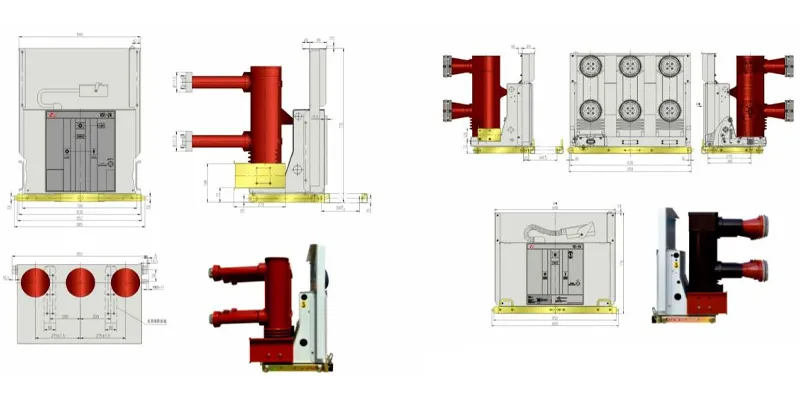

| Соответствующие размеры стационарных контактов (мм) | Φ35 | Φ49 |
| Фазовый шаг составляет 275 мм, а ход тележки — 300⁰⁻⁰・⁵ мм. |
Таблица параметров высоковольтного вакуумного выключателя VS1-24 для использования внутри помещений (с высоким током)
| Номинальный ток (А) | 1600 | 2000 | 2500 | 3150 |
| Номинальный ток отключения при коротком замыкании (кА) | 31.5 | 31.5 | 31.5 | 31.5 |
| Соответствующие размеры стационарных контактов (мм) | Φ79 | Φ79 | Φ109 | Φ109 |
Дополнительные технические параметры
| Серийный номер | проект | единица | Числовое значение | ||
| 1 | Номинальное напряжение | kV | 24 | ||
| 2 | Номинальное пиковое напряжение, выдерживаемое импульсом молнии | kV | 125 (50 кВ относительно земли) | ||
| 3 | Номинальное кратковременное выдерживаемое напряжение промышленной частоты (1 мин) | kV | 65 (50 кВ относительно земли) | ||
| 4 | Номинальная частота | Hz | 50 | ||
| 5 | Номинальный ток отключения при коротком замыкании | kA | 20 | 25 | 31.5 |
| 6 | Номинальный ток отключения при коротком замыкании | A | 630 1250 | 630 1250 | 630 1250 1600 2000 2500 3150 |
| 7 | Рассчитан на кратковременное выдерживание тока. | kA | 20 | 25 | 31.5 |
| 8 | Номинальный пиковый выдерживаемый ток | kA | 50 | 63 | 80 |
| 9 | Номинальный ток короткого замыкания, достигающий пикового значения. | kA | 50 | 63 | 80 |
| 10 | Выдерживаемое напряжение вторичной цепи на промышленной частоте (1 мин) | V | 2000 | ||
| 11 | Номинальная последовательность работы | Деление - 0,3 с - Объединение - 180 с - Объединение и деление | |||
| 12 | Номинальная длительность тока короткого замыкания | s | 4 | ||
| 13 | Номинальный ток отключения одноконтурной/двухконтурной конденсаторной батареи | A | 400/400 | ||
| 14 | Время срабатывания (номинальное напряжение) | ms | 20－50 | ||
| 15 | Время закрытия (номинальное напряжение) | ms | 35－70 | ||
| 16 | Номинальное время отключения по току короткого замыкания | Второсортный | 20 | ||
| 17 | Допустимая суммарная толщина износа подвижных и неподвижных контактов | mm | 3 | ||
| 18 | Номинальное рабочее напряжение закрытия | V | AC110/220 DC110/220 | ||
| 19 | Номинальное рабочее напряжение срабатывания | V | AC110/220 DC110/220 | ||
| 20 | Номинальное напряжение двигателя с накопителем энергии | V | AC110/220 DC110/220 | ||
| 21 | Номинальная мощность двигателя с накопителем энергии | W | 100 | ||
| 22 | время хранения энергии | s | ≤15 | ||
| 23 | Зазор контакта | mm | 13±1 | ||
| 24 | Путь к накоплению энергии | mm | 3.5±1 | ||
| 25 | Время отклика контакта | ms | ≤2 | ||
| 26 | Трехфазное асинхронное отключение и замыкание | ms | ≤2 | ||
| 27 | Средняя скорость срабатывания (первые 8 мм) | m/s | 1.2±0.3 | ||
| 28 | Средняя скорость закрытия | m/s | 0.8±0.2 | ||
| 29 | Амплитуда отскока контактного датчика. | ms | ≤2 | ||
| 30 | Сопротивление основной проводящей цепи | μΩ | ≤60 (630A) ≤55 (1250A) | ||
| ≤40 (1600~2000A) ≤25 (2500Aвыше) | |||||
