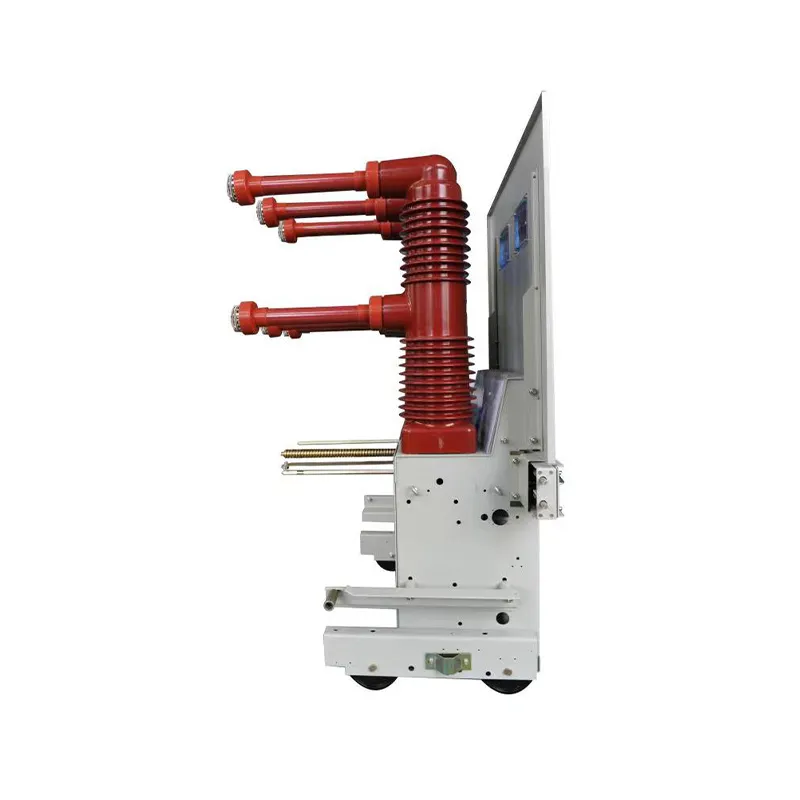

ZN85-40,5 тележечный вакуумный выключатель с литой изоляцией для внутренней установки
Вакуумный выключатель высокого напряжения VKJ-40.5KV, переносной, предназначен для использования внутри помещений и рассчитан на номинальное напряжение 40,5 кВ и частоту трехфазного переменного тока 50 Гц. Он может широко применяться на электростанциях, в электросетях, металлургических и химических заводах, при строительстве городской инфраструктуры и в других областях распределения и преобразования электроэнергии.
Описание
маркер
Описание продукта
Вакуумный выключатель высокого напряжения VKJ-40.5KV, переносной, предназначен для использования внутри помещений и рассчитан на номинальное напряжение 40,5 кВ и частоту трехфазного переменного тока 50 Гц. Он может широко применяться на электростанциях, в электросетях, металлургических и химических заводах, при строительстве городской инфраструктуры и в других областях распределения и преобразования электроэнергии.
Параметры регулировки автоматического выключателя
| После полной регулировки автоматического выключателя он должен соответствовать параметрам, указанным в таблице. | |||||
| Серийный номер | проект | единица | Числовое значение | ||
| 1 | Зазор контакта | mm | 20±2 | ||
| 2 | Переезд | mm | 6±2 | ||
| 3 | Межфазное расстояние | mm | 300±1.5 | ||
| 4 | Время отклика при закрытии контакта | ms | ≤3 | ||
| 5 | Асинхронное размыкание и замыкание трехфазного автоматического выключателя | ms | ≤2 | ||
| 6 | Время открытия | ms | ≤75 | ||
| 7 | Время закрытия | ms | ≤100 | ||
| 8 | Средняя скорость открытия (только открытие ~12 мм) | m/s | 1.7±0.3 | ||
| 9 | Средняя скорость закрытия (при полном открытии) | m/s | 0.65±1.5 | ||
| 10 | Сопротивление каждой фазы проводящей цепи | Без щупалец | μΩ | 1250A、1600A | 2000A |
| 11 | ≤50 [≤60] | ≤40 [≤45] | |||
| 12 | Включая щупальца | 1250A、1600A | 2000A | ||
| 13 | ≤65 [≤75] | ≤55 [≤60] | |||
| 14 | Контактное давление | N | 20kA、25kA | 31.5kA | |
| 15 | 2400±200 | 3100±200 | |||
| 16 | Амплитуда отскока при контактном срабатывании | mm | ≤4 | ||
